Khuôn mẫu đúc sản phẩm có ren

Ngày đăng: 18/08/2024

Đúc khuôn có biên dạng ren tương tự nhu có phần cắt ngang, có một vài phương pháp đúc nhựa khác nhau theo từng biên dạng có ren hoặc loại ren như ren trong và ren ngoài.
Các loại ren trên sản phẩm đúc

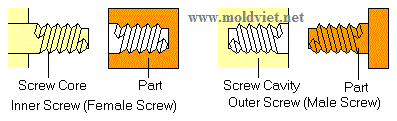

Ren được phân loại thành ren trong và ren ngoài, khi đúc sản phẩm có dạng ren. Nếu sản phẩm có ren được đúc hoàn thiện thì chi tiết là máy ép của ren có thể bị hỏng khi lấy ra khỏi khuôn, hoặc quá trình được sẽ rất khó khăn, do đó điều cần thiết để dừng ưu điểm đề xuất như chỉ bên dưới.

Đúc ren trong

Sau đây là một số cách để đúc như khi sản phẩm có ren trong, việc chọn cách này tùy theo hình dạng và kiểu ren.
Đúc lõi ren cố định

Khuôn được tạo biên dạng trực tiếp vào ren như lõi khuôn có dạng ren, và được cố định.
Chi tiết được tháo bằng tay sau khi đúc. Do đó nó thường không được đúc bán tự động hay bằng hệ thống tự động.

Đúc đẩy cưỡng bức

Sản phẩm đúc sẽ bị đẩy mạnh bởi tấm đấy, các này thường được sử dụng khi hình dạng của sản phẩm dạng tròn và vật liệu đúc nhựa như nylon, polyethylene hoặc polypropylene.

Đúc tháo sản phẩm cùng lõi ren
Cách này được thiết kế để khi đẩy sản phẩm có biên dạng ren ra khỏi lòng khuôn, đồng thời đẩy luôn cả insert biên dạng ren, sau khi rơi ra khỏi khuôn, sản phẩm và insert mới được tách ra.

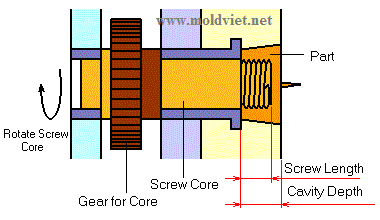

Đúc nhựa lõi ren quay

Khi khuôn mở ra, lõi ren sẽ được quay tại vị trí của nó để tháo sản phẩm đúc ra. Theo cách này sản phẩm đúc sẽ cần phần chống xoay (để không xoay theo trục có ren).

Ngoài việc chống sản phẩm xoay theo trục, còn đòi hỏi một cơ cấu đẩy sản phẩm, trừ khi chiều dài phần ren của lõi ren chỉ nhỏ hơn chiều sâu của phần cối cavity trên khuôn.

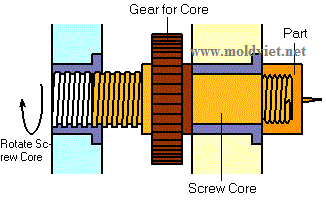

Đúc nhựa lõi ren quay và lùi
Sản phẩm đúc sẽ được tháo ra khỏi khuôn nhờ lõi ren được thiết kế để vừa quay vừa lùi về phía sau. Trường hợp này người thiết kế phải làm cho bước ren ở lõi ren, và bước ren ở trục quay phải giống nhau, nếu không ren sẽ bị phá vỡ.
